大傾角皮帶輸送機

DJ型大傾角皮帶輸送機產品描述

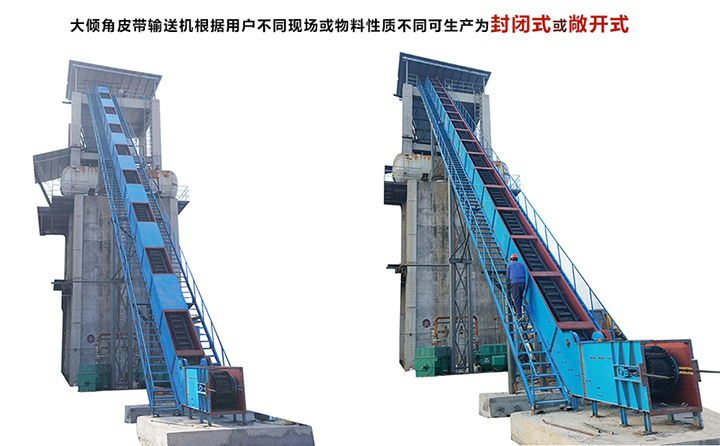

大傾角皮帶輸送機輸送礦石

DJ型大傾角皮帶輸送機又稱擋邊帶式輸送機，大傾角帶式輸送機，大傾角皮帶機，是利用輸送帶上面的裙邊擋邊擋板形式，加上改向滾筒，可做成50-90度的角度，具有容量大，通用性強的特點。

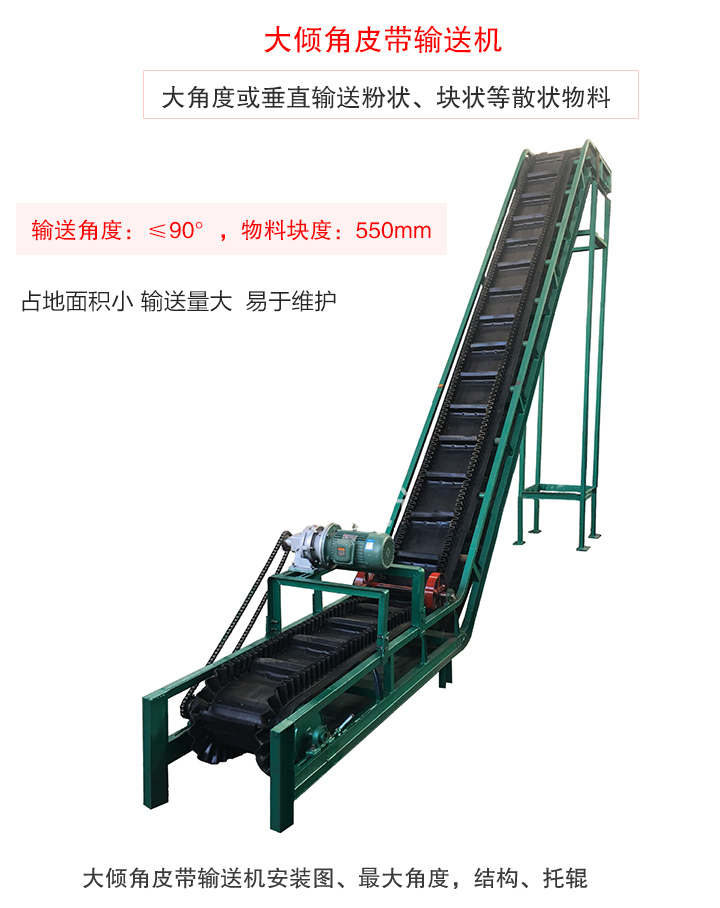

大傾角皮帶輸送機介紹

目前我廠主要生產的大傾角皮帶輸送機(擋邊帶式輸送機)帶寬分別為：B500、B650、B800三種。輸送物料堆積密度為0.5～2.5t/m3,工作環境溫度為-19℃～+40℃ 范圍內。對于輸送高溫、酸堿、油類或有機溶劑等成分的物料，需采用特殊的擋邊輸送帶材質，我公司可以根據您的需求來訂做特殊輸送且專用的大傾角皮帶輸送機。

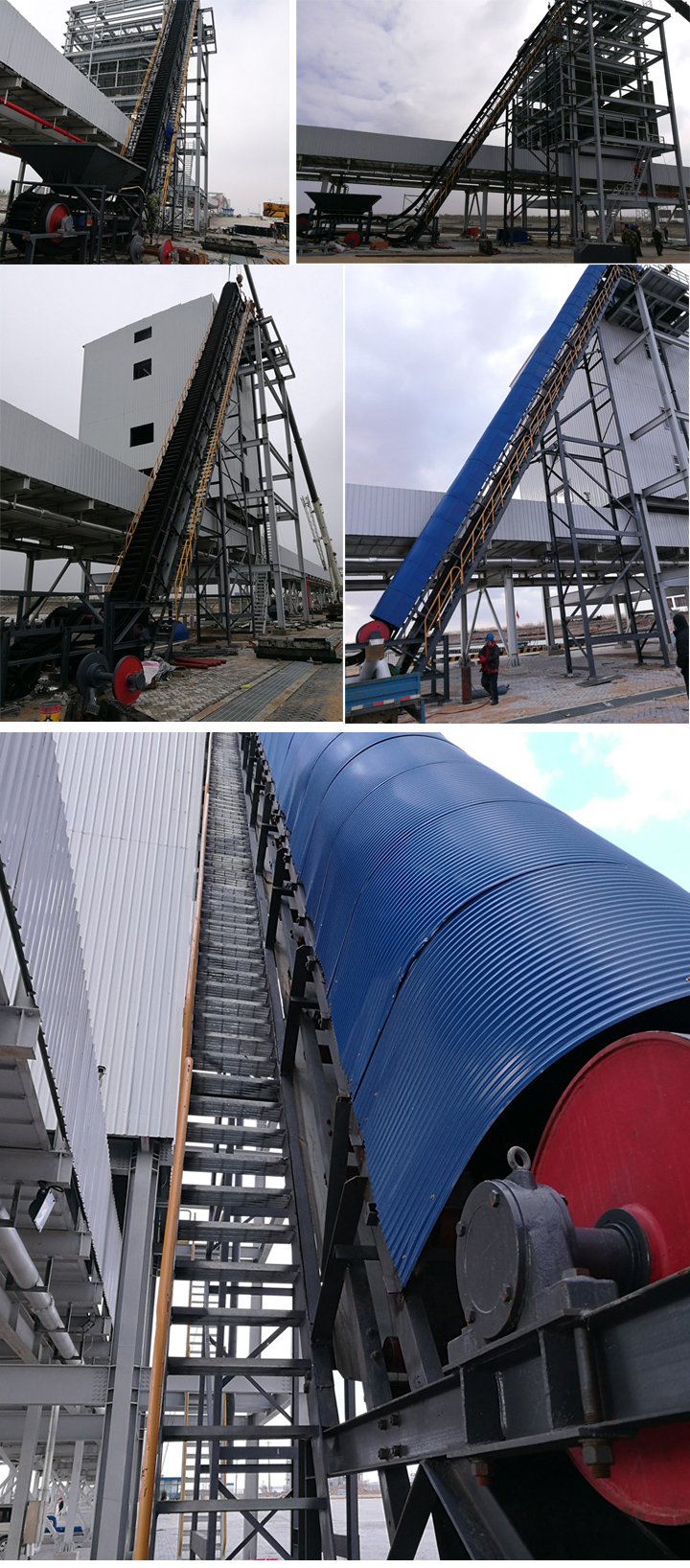

大傾角皮帶輸送機圖片

大傾角皮帶輸送機主要用于散裝物料的大傾角連續輸送，采用具有波狀擋邊和橫隔板的輸送帶，輸送傾角為0-90°（70°以下好），具有通用帶式輸送機水平或小傾角輸送可靠性高，能耗低和提升物料可靠經濟的優點。

DJ型大傾角皮帶輸送機現場視頻

DJ型大傾角皮帶輸送機的應用范圍

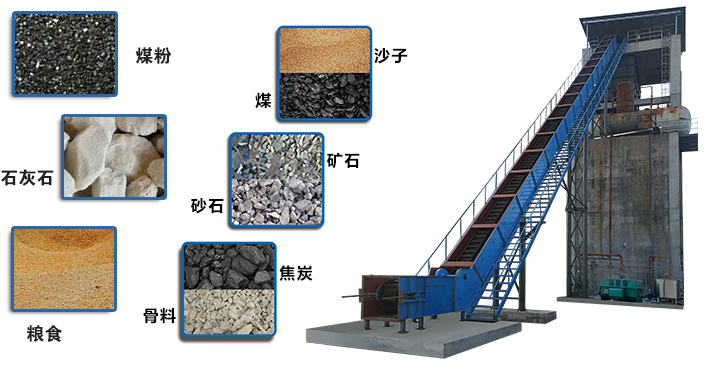

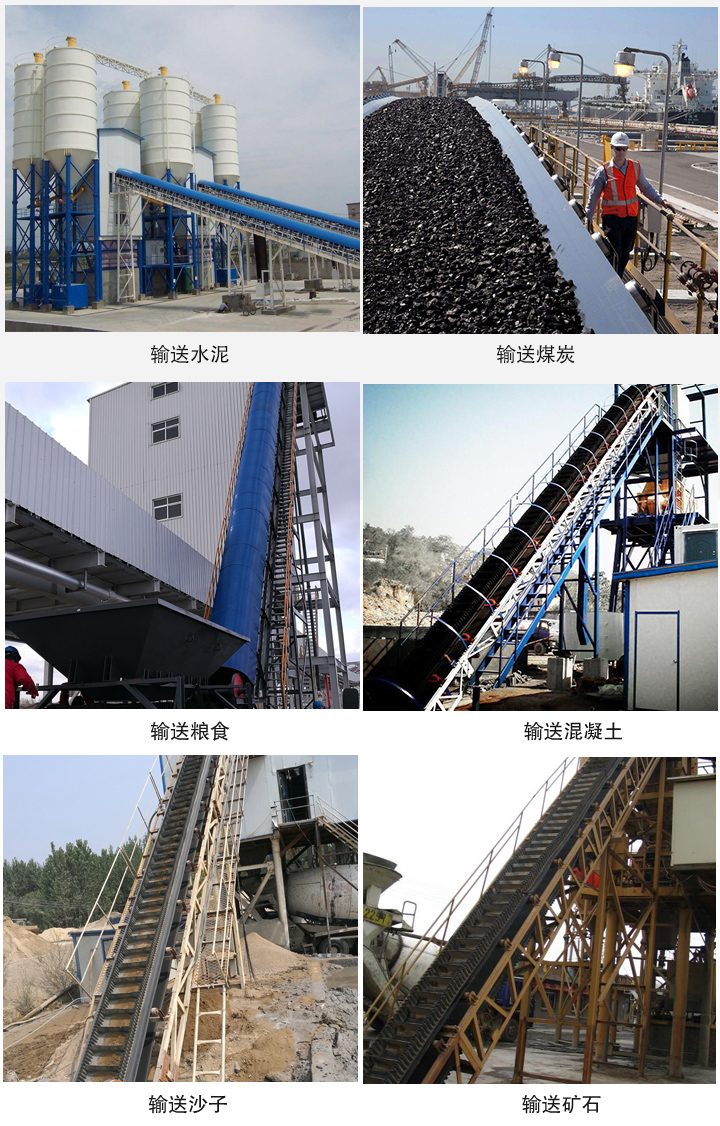

大傾角皮帶輸送機應用范圍

1、該機為一般用途的散狀物料邊續輸送設備，采用的是具有波狀擋邊和橫板的輸送帶。因此，特別適用于大傾角輸送。

2、該機可用于煤炭、化工、建材、冶金、電力、輕工、糧食、港口、船舶等行業，在工作環境濕度為-15℃─ +40℃的范圍內輸送堆積比重為0.5─2.5t/m3的各種散狀物料。

3、對于輸送有特殊要求的物料，如：高溫、具有酸、堿、油類物質或有機溶劑等成份的物料，需采用特殊的輸送帶。

4、輸送傾角0℃─90℃范圍內。

DJ型大傾角皮帶輸送機的主要特點

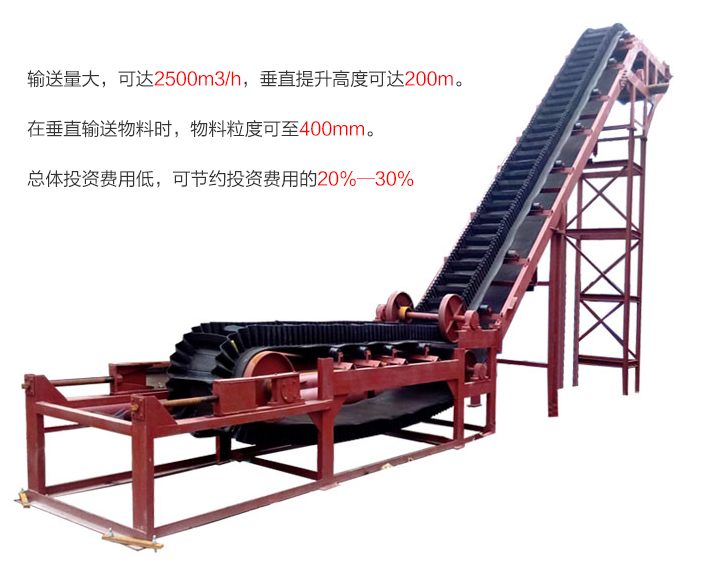

大傾角皮帶輸送機主要特點

1、用大傾角輸送散狀物料，能大量節省設備占地面積，解決普通、花紋帶式輸送機所不能達到的輸送角度。

2、機械化帶式輸送機輸送物料，總體投資費用低，可節約投資費用的20%─30%，混凝土、煤炭行業效果更好。

3、該機型與普通式輸送機、斗式提升機、刮板輸送機比較，其綜合技術性能都穩定。

4、輸送量大，可達2500m3/h，垂直提升高度可達200m。

5、在垂直輸送物料時，物料粒度可至400mm。

6、從水平到傾斜（或垂直）能平穩過渡。

7、能耗低、結構簡單、維護方便。

8、膠帶強度高，使用壽命長。

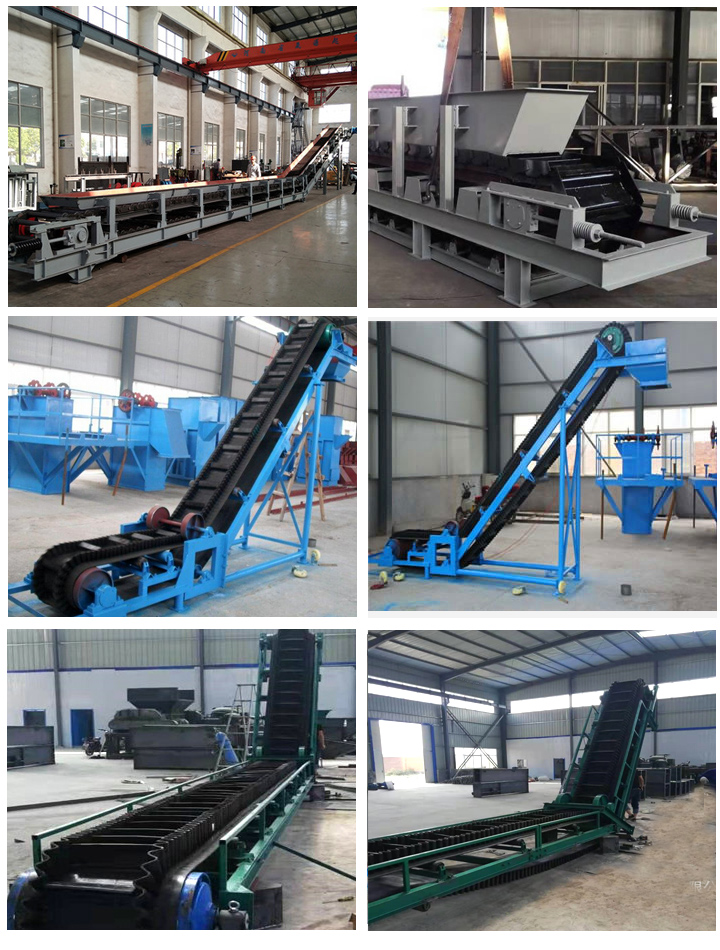

大傾角皮帶輸送機型號

DJ型大傾角皮帶輸送機結構圖及技術參數

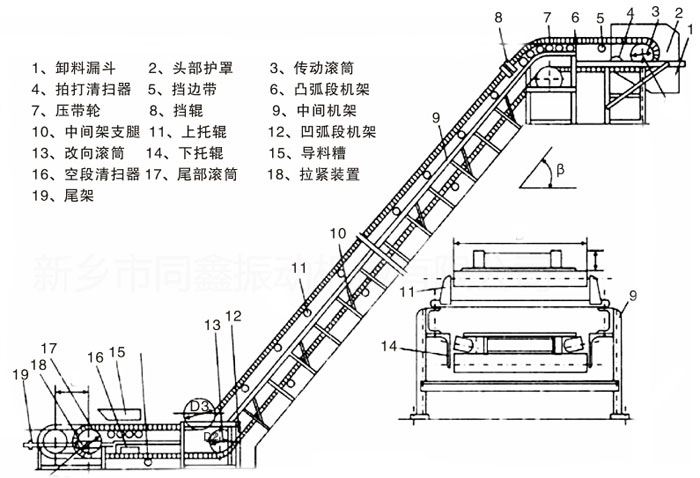

大傾角皮帶輸送機內部結構圖

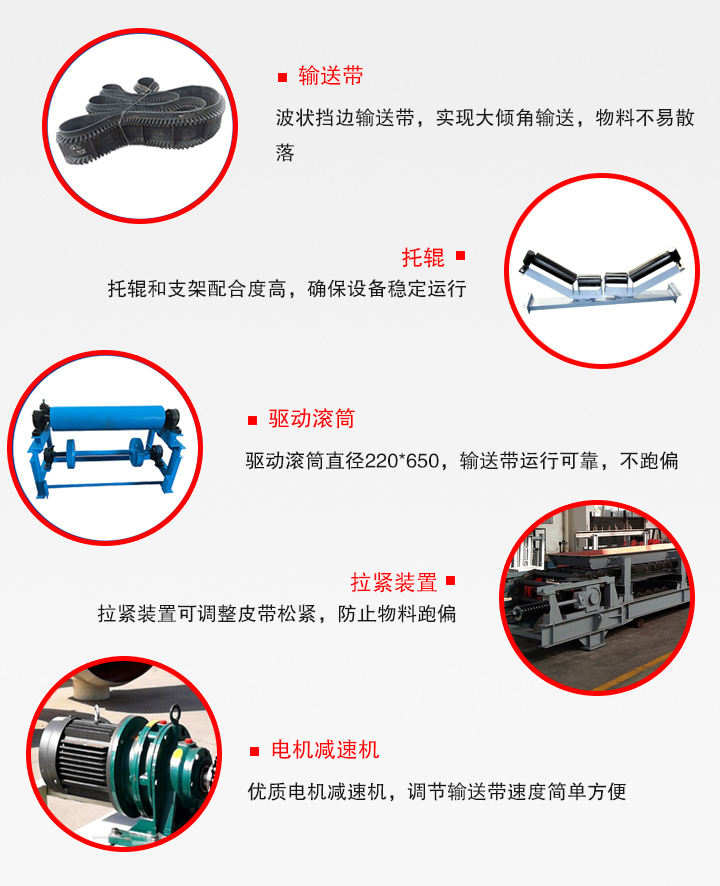

大傾角皮帶輸送機細節圖

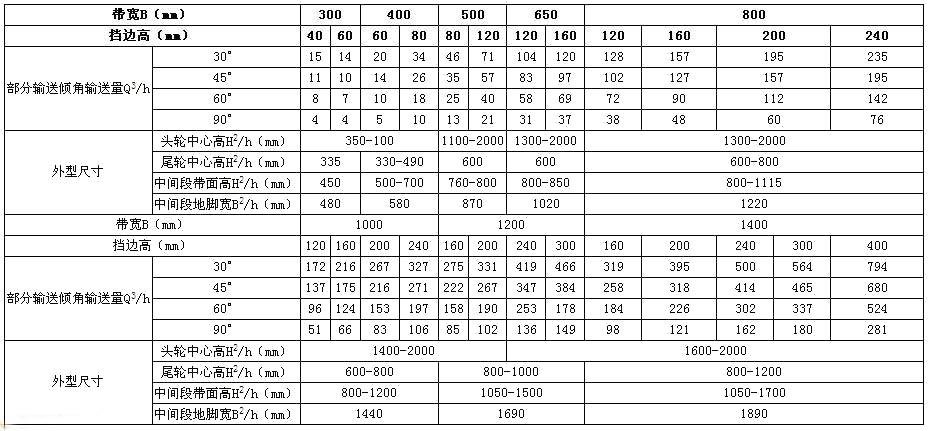

大傾角皮帶輸送機技術參數

注: 1、表中運輸能力是在物料堆積容重Q（t/s），水平輸送。2、擋邊帶式輸送機適用于輸送堆積容重小于1.2t/m3的各種塊狀、粒狀等散狀物料,也可輸送成件物品,適用于輸送堆積容重0.8-2.5t/m3的各種塊狀、粒狀等散狀物料,也可輸送成件物品。

DJ型大傾角皮帶輸送機的工作原理

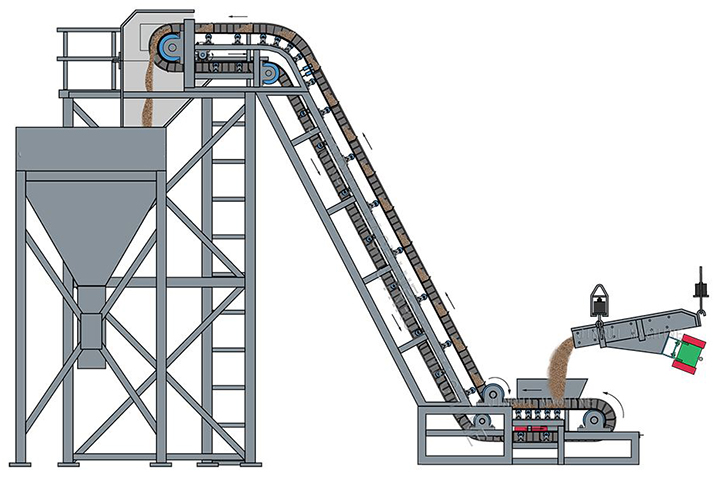

大傾角皮帶輸送機工作原理

大傾角皮帶輸送機工作原理主要包括以下幾個步驟：

物料裝載：物料首先通過裝載設備（如裝載斗、裝載機等）被裝載到大傾角皮帶輸送機的進料端。

皮帶傳動：大傾角皮帶輸送機采用特殊的皮帶結構，通常是由橡膠帆布或鋼絲繩芯膠帶組成。皮帶傳動系統由驅動滾筒、彎曲滾筒和張緊裝置組成。驅動滾筒通過電動機或其他動力裝置帶動皮帶運動。

傾斜段：在大傾角皮帶輸送機的傾斜段，皮帶呈波浪形或斜肋形，形成一系列凹槽或槽槽。這些凹槽或槽槽可以防止物料滑落，并提供足夠的摩擦力，使物料保持在皮帶上。

彎曲段：在大傾角皮帶輸送機的彎曲段，通過特殊設計的彎曲滾筒或彎曲輥，使皮帶在水平和垂直方向上發生轉向。這樣可以實現物料的順利轉移和輸送。

出料端：當物料到達大傾角皮帶輸送機的出料端時，可以通過出料裝置（如導流板、出料斗等）將物料有序地排出到目標位置。
